SMITH elektro deichselstapler selbsthebend 500kg 1500mm

SMITH Selbsthebender Elektro-Deichselstapler 500kg 1500mm

Der selbsthebende Elektro-Deichselstapler eignet sich zum Be- und Entladen sowie zum Handling von Waren mit Trays und kann gemeinsam mit der Ware in Fahrzeuge hinein und wieder heraus transportiert werden. Er zeichnet sich durch kompakte Abmessungen, ruhigen Lauf, hervorragende Leistung und einfache Handhabung aus. Der automatisch kletternde Gabelstapler besteht aus Hubzylinder, Komponenten der inneren und äußeren Mast-/Türrahmen-Säule, Rahmen, beweglichem Türsitz, Hubgabel und Griff-Stromversorgung sowie weiteren elektrischen Komponenten.

Der SMITH Selbsthebender Elektro-Deichselstapler ist ein vielseitiges und effizientes Logistikgerät, das Materialhandling-Aufgaben einfacher und sicherer macht. Mit einer maximalen Tragfähigkeit von 500kg und einer Hubhöhe von 1500mm ist dieser Stapler ideal für Vans und Lieferfahrzeuge. Eines der wichtigsten Merkmale des SMITH Selbsthebenden Elektro-Deichselstaplers ist sein Selbsthub-Mechanismus. Das bedeutet, dass sich der Stapler im Van oder Lkw selbst anheben kann. Der Selbsthub-Mechanismus macht den SMITH Stapler außerdem ergonomischer und benutzerfreundlicher. Zustellpersonal muss Rücken und Arme nicht mehr überlasten, um schwere Lasten zu heben – das kann das Risiko von Arbeitsunfällen reduzieren und die Produktivität steigern.

Zusätzlich machen das kompakte Design und der kleine Wendekreis das Manövrieren in engen Bereichen wie schmalen Gängen oder dicht belegten Lagerzonen besonders einfach. Ein weiterer Vorteil des SMITH Selbsthebenden Elektro-Deichselstaplers ist seine Langlebigkeit und Zuverlässigkeit. Der Stapler besteht aus hochwertigen Materialien wie Stahl und Aluminium, die starker Beanspruchung und rauen Umgebungen standhalten. Das Hydrauliksystem ist zudem wartungsfrei ausgelegt, sodass sich Bediener auf ihre Aufgaben konzentrieren können, ohne Ausfallzeiten oder Reparaturen befürchten zu müssen. In puncto Sicherheit ist der SMITH Selbsthebender Elektro-Deichselstapler mit mehreren Funktionen ausgestattet, um sowohl den Bediener als auch die Last zu schützen.

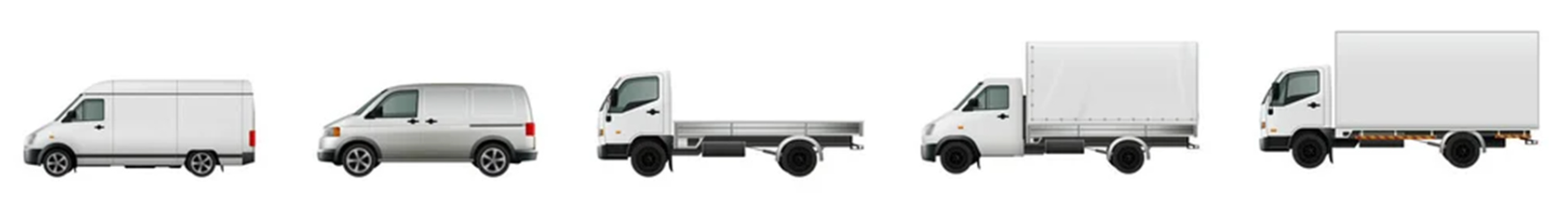

Anwendungen des Selbstlade-Hubwagens

Der selbstladende Palettenstapler eignet sich für verschiedene Lieferfahrzeuge und Vans, einschließlich Kombis, Lkw und Containeranhänger.



Abmessungen und Hauptmerkmale des Selbstlade-Elektrostaplers SMITH

• Gesamtlänge: 1555mm
• Gesamtbreite: 790mm
• Gesamthöhe: 1817mm
• Min. Wendekreis: 1120mm
• Gabelmaß:540*1150mm
• Curtis-Steuerung
• Batterie(2*12V/75AH)
• Externes Ladegerät(24V/10A)
• Ladezeit: 7-8hours
• Arbeitszeit: 50 work cycles (load and unload with load called 1 cycle)



Video des SMITH Selbsthebenden Elektro-Deichselstaplers

▶



Hauptmerkmale des Selbsthebenden Elektro-Deichselstaplers SMITH

• Duales Ölkreislauf-Steuersystem:
  Der Elektro-Deichselstapler verfügt über ein duales Ölkreislauf-Steuersystem, das eine präzise Bewegungssteuerung ermöglicht. Die bidirektionale Bewegung der Zylinderkolbenstange ist ein zentrales Merkmal und sorgt für Anpassungsfähigkeit in unterschiedlichen Einsatzszenarien.
• Unabhängiger innerer Türrahmen:
  Die Autonomie des inneren Türrahmens ist ein besonderes Merkmal. Direkt mit dem Gabelbolzen verbunden, macht seine vertikale Bewegung das Umsetzen über Rollenbretter überflüssig und vereinfacht den Hubvorgang.
• Beweglicher Türsitz:
  Der Türsitz ist für eine Relativbewegung mit dem Heben des Masts bzw. der Lastgabel ausgelegt und fährt aus, wenn die Ware die Plattformhöhe erreicht. Dieser nahtlose Zyklus erhöht die Betriebseffizienz.



Eigenschaften des Selbsthebenden Elektro-Deichselstaplers SMITH

1. Vielseitige Funktionalität: Vereint Transport-, Stapel- und Kletterfunktionen zu einer multifunktionalen Materialhandling-Lösung.
2. Effizientes Be- und Entladen: Kann in den Laderaum hinauffahren und ist damit eine wertvolle Unterstützung für Pkw- und Lkw-Fahrer beim Umschlag.
3. Leicht und benutzerfreundlich: Für einfache Bedienung konzipiert; die leichte Bauweise sorgt für ein komfortables Nutzungserlebnis.
4. Verbesserte Manövrierbarkeit: Ausgestattet mit Stützbeinen mit schwenkbarem Führungsrad, wodurch das Gerät leichtgängig in den Laderaum geschoben werden kann. Zusätzlich wird ein Doppelgestänge-Zylinder eingesetzt, der abwechselndes Verriegeln und Heben nahtlos ermöglicht.



Spezifikationen des SMITH Selbsthebenden Elektro-Deichselstaplers 500kg 1500mm

Modell	SXCDS0515
Tragfähigkeit	500	Q(Kg)
Lastschwerpunkt	400	C(mm)
Hubart	Elektrisch
Betriebsart	Mitgänger
Material	Nylon/PU
Radstand	850	y(mm)
Vorderer Radstand	380	W1(mm)
Hinterer Radstand	672	b10(mm)
Anzahl Lenk-/Last-/Stützräder	2/2/6
Lastrollengröße	Φ80×50	mm
Lenkradgröße	Φ100×45	mm
Stützradgröße	Φ40×30	mm
Größe des Hilfsrads	Φ30×30	mm
Min. Gabelhöhe	90	mm
Max. Gabelhöhe	1300	h3(mm)
Gabelaußenbreite	540	W3(mm)
Gabelinnenbreite	220	mm
Gabellänge	1150	L(mm)
Einzelgabelmaß	160X60	e/s(mm)
Gesamtlänge	1555	L1(mm)
Gesamtbreite	790	W(mm)
Gesamthöhe	1817	H1(mm)
Gesamthöhe (nach Tape File Shelf)	3070	H4(mm)
Min. Wendekreis	1120	Wa(mm)
Hubgeschwindigkeit (beladen/unbeladen)	70/100	mm/s
Senkgeschwindigkeit (beladen/unbeladen)	100/80	mm/s
Hubmotor	12/0.8	Kw
Batteriekapazität	12/33	V/Ah
Batteriegewicht	10	Kg
Nettogewicht	235	Kg



Hubkurve des Selbstlade-Hubwagens SMITH:



Vorteile des Selbstlade-Hubwagens SMITH:

1. Vielseitiges Logistikgerät:
   • Kombiniert Stapler- und Ladebordwand-Funktionen für effizientes Materialhandling.
2. Präzise Verarbeitung:
   • Enthält wichtige Komponenten wie einen Hubmechanismus, einen robusten Rahmen und einen CURTIS-Griff.
3. Kompakt und effizient:
   • Kompakte Größe, ruhiger Lauf und hervorragende Leistung für unterschiedliche Handling-Anforderungen.
4. Selbsthub-Mechanismus:
   • Einzigartige Selbsthub-Funktion verbessert Ergonomie und Benutzerfreundlichkeit.
5. Ideal für Vans und Lkw:
   • Maximale Tragfähigkeit von 500kg und Hubhöhe von 1500mm passen zu Lieferfahrzeugen.
6. Manövrierbarkeit in engen Bereichen:
   • Kompaktes Design und kleiner Wendekreis für einfache Navigation in beengten Zonen.
7. Robuste und zuverlässige Bauweise:
   • Gefertigt aus hochwertigen Materialien wie Stahl und Aluminium für lange Lebensdauer.
8. Wartungsfreies Hydrauliksystem:
   • Ausgelegt zur Minimierung von Ausfallzeiten und Reparaturen, damit sich Bediener auf die Arbeit konzentrieren können.
9. Duales Ölkreislauf-Steuersystem:
   • Sorgt für präzise Bewegungssteuerung mit bidirektionaler Zylinderkolbenstange.



Abmessungen des SMITH Selbsthebenden Elektro-Deichselstaplers 500kg 1500mm



Wie funktioniert der Selbsthebende Elektro-Deichselstapler SMITH?

Vorgehensweise zum Be- und Entladen für den Selbsthebenden Palettenhubwagen:

Vor dem Betrieb:

• Stellen Sie sicher, dass das Gewicht der Ladung die Tragfähigkeit des selbsthebenden Palettenhubwagens nicht überschreitet
• Führen Sie die Gabel in den Raum unter dem Tray ein und positionieren Sie sie so, dass die Last innerhalb des Lastschwerpunkts zentriert ist
• Drücken Sie die obere Taste (rechts), um die Ladung leicht anzuheben, und lassen Sie dann die Taste los, um den Stapler zu ziehen

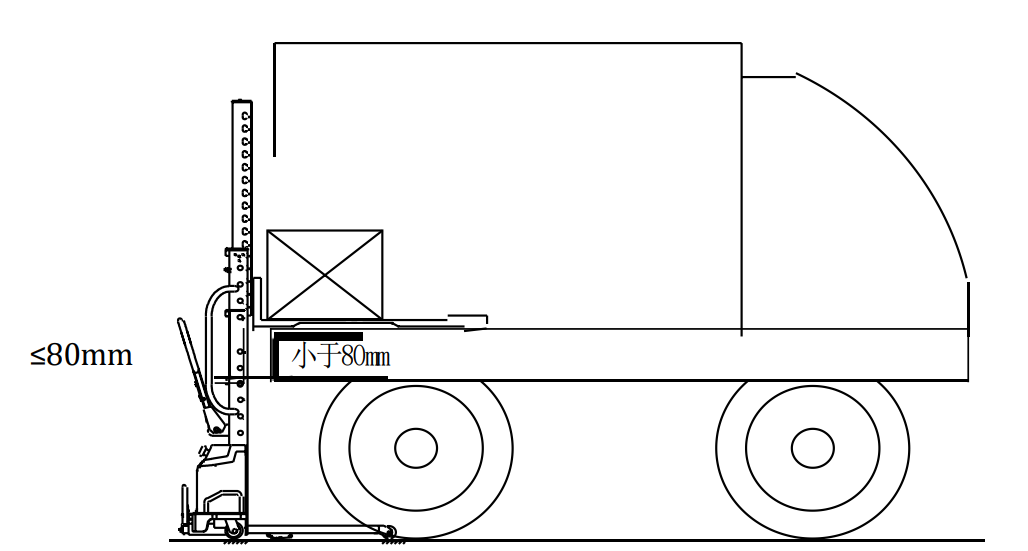

• Stellen Sie sicher, dass der Türpfosten des Staplers innerhalb von 80mm zur Kante des Laderaums liegt und vermeiden Sie Anbauteile des Laderaums.



Waren in das Fahrzeug laden:

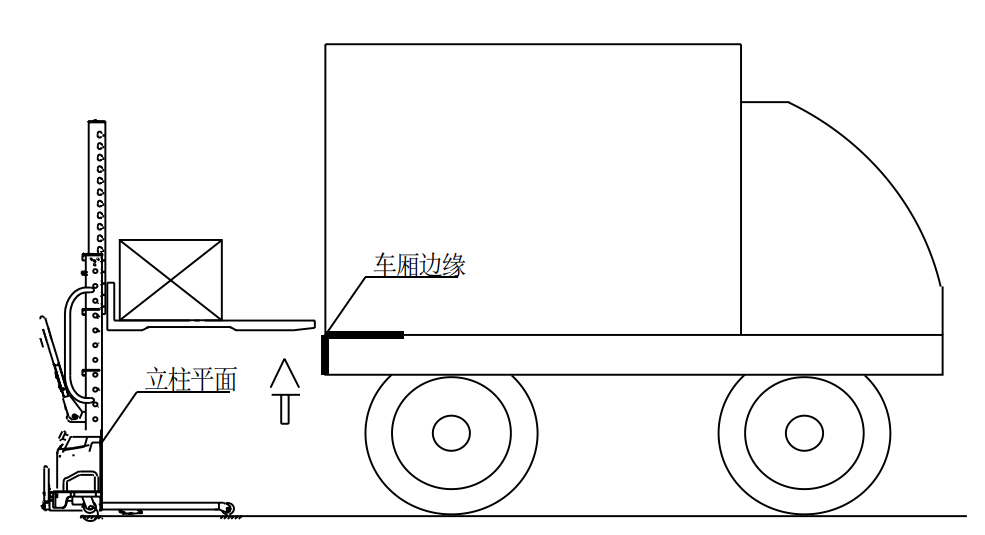

a. Fahrzeug anfahren:

• Positionieren Sie den selbsthebenden Palettenhubwagen seitlich am Lieferfahrzeug
• Stellen Sie sicher, dass der Kopf der Lastgabel mindestens 10cm vom Fahrzeug entfernt ist
• Drücken Sie die Hubtaste, um die Ladung anzuheben

b. Ware im Laderaum platzieren:

• Nachdem die Ware leicht über die Fahrzeugplattform angehoben wurde, lassen Sie die Hubtaste los.
• Schieben Sie den selbsthebenden Palettenhubwagen langsam in das Fahrzeug.
• Stellen Sie sicher, dass der Türpfosten des Staplers innerhalb von 80mm zur Kante des Laderaums liegt und vermeiden Sie Anbauteile des Laderaums.





c. Plattform herausziehen:

• Drücken Sie die Senktaste, um die Gabel auf die Fahrzeugplattform abzusenken

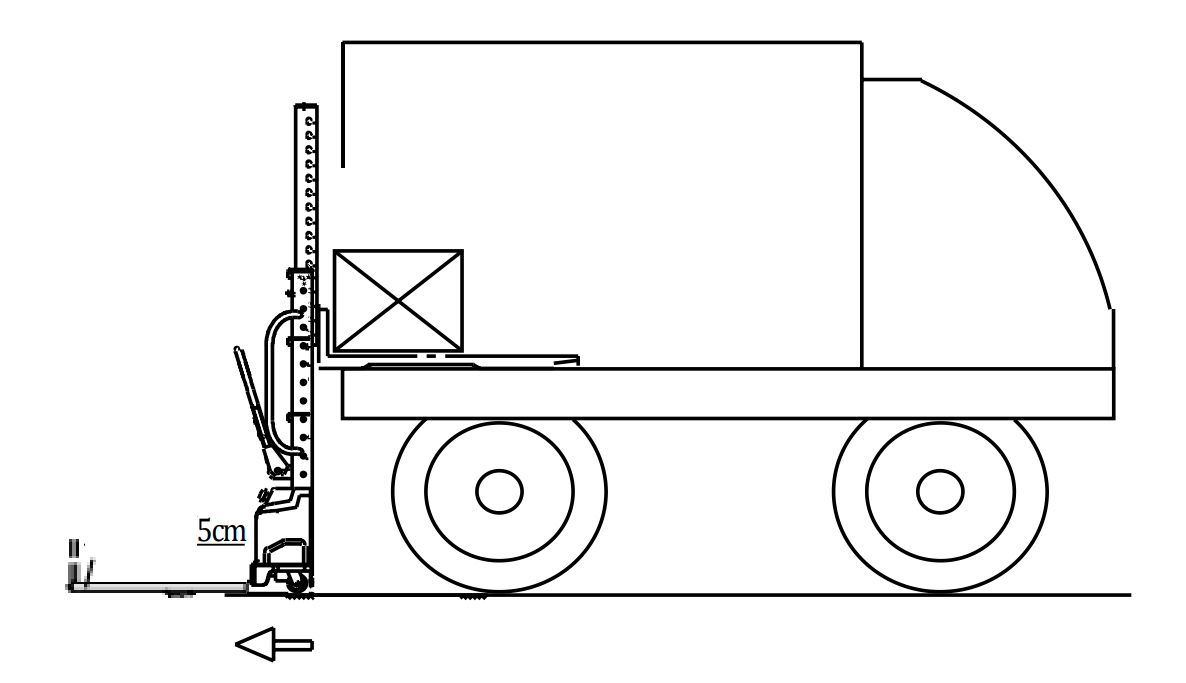

• Heben Sie den Mast an, bis der Türsitz mehr als 5cm über dem Boden ist
• Halten Sie den Stapler fest und ziehen Sie die Plattform am Stapler zurück bis zum Anschlag

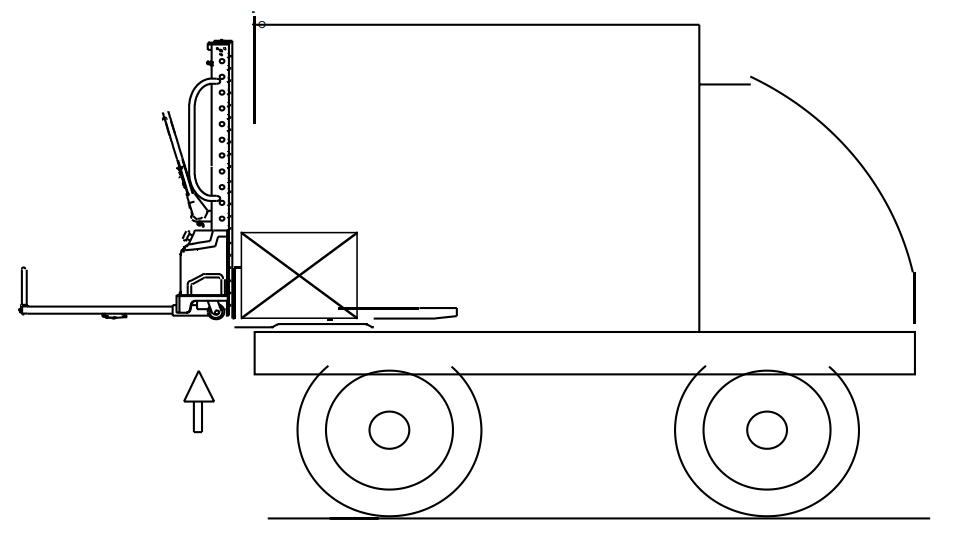

d. Rahmen und Türsitz anheben:

• Halten Sie den Rahmen mit einer Hand fest
• Drücken Sie die Senktaste, um den Rahmen und die Plattform des Staplers anzuheben



e. Plattform- und Radeinfahrt:

• Wenn der Rahmen den oberen Anschlagpunkt erreicht, lassen Sie die Senktaste los
• Schieben Sie die Plattform so, dass das Führungsrad in das Fahrzeug einfährt

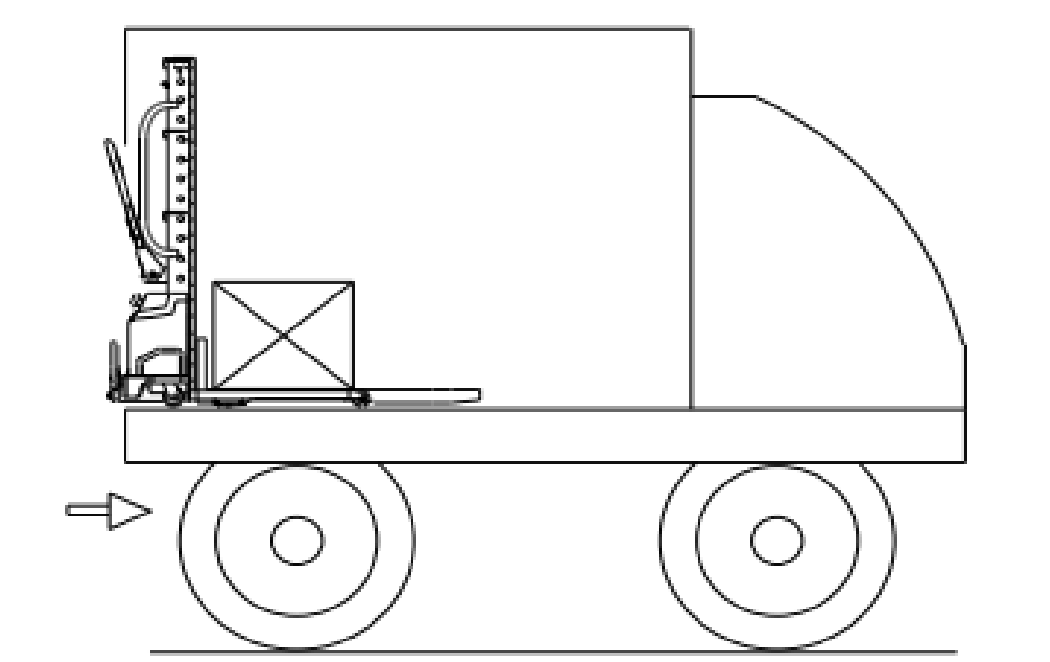

f. Elektro-Deichselstapler in das Fahrzeug schieben:

• Drücken Sie die Hubtaste, um die Ware leicht anzuheben
• Schieben Sie den Mast, damit das Universalrad in den Fahrzeuginnenraum einfährt



g. Abstellen und letzte Schritte:

• Drücken Sie die Senktaste, um die Gabel auf die Fahrzeugplattform abzusenken

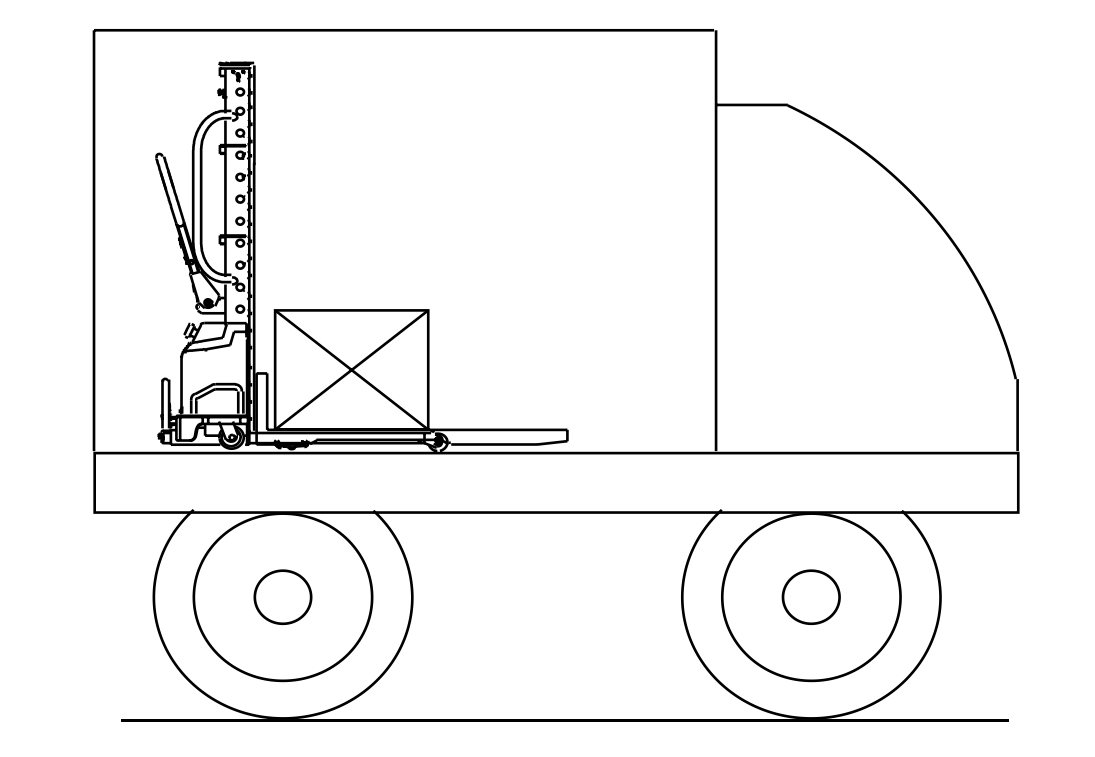

Laderaum verlassen und Bedienhinweise für den Stapler:

Vor dem Verlassen:

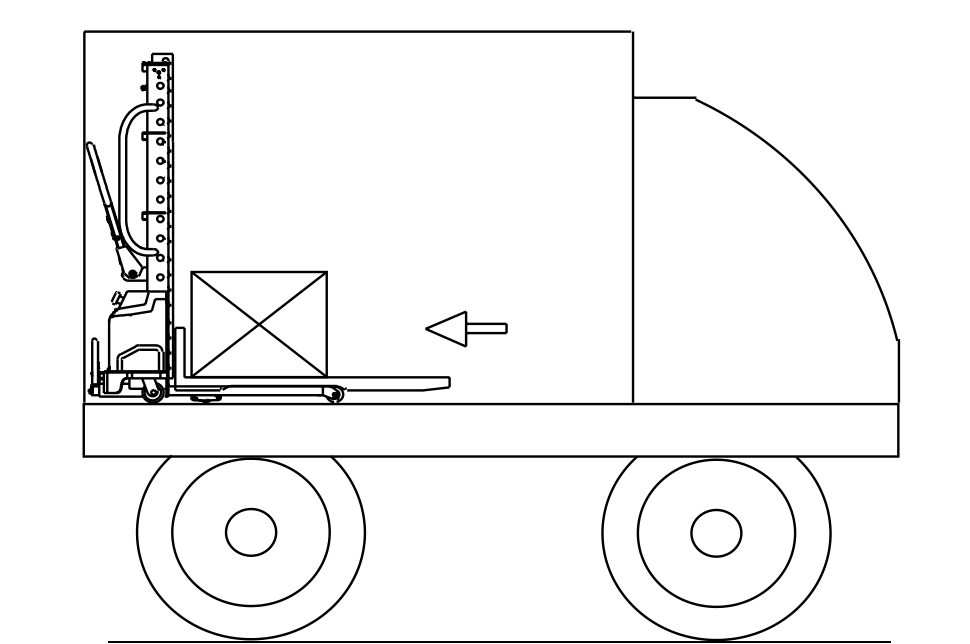

a. Stapler positionieren:

• Drücken Sie die Hubtaste, um die Gabel bis zur Kante des Fahrzeugs anzuheben

Laderaum verlassen:

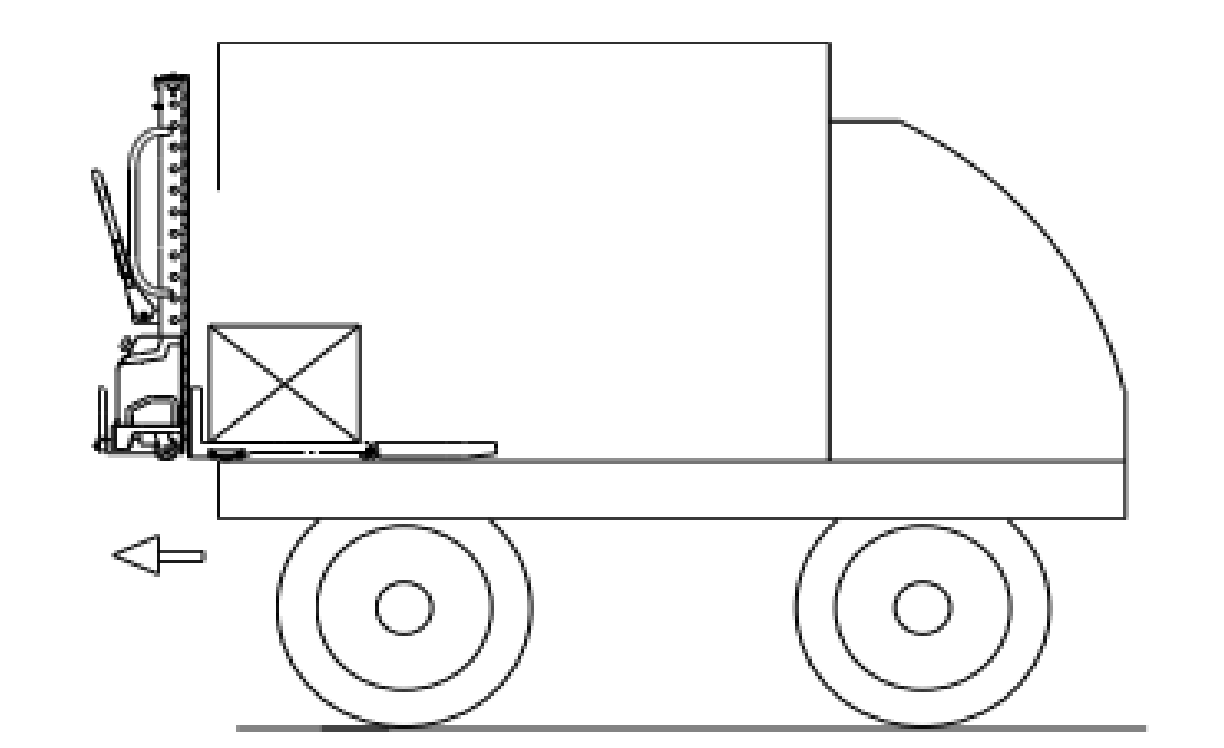

b. Stapler bewegen:

• Bewegen Sie den Stapler langsam in Richtung Fahrzeugausgang
• Drücken Sie die Abwärtstaste, um die Gabel auf die Plattform abzusenken

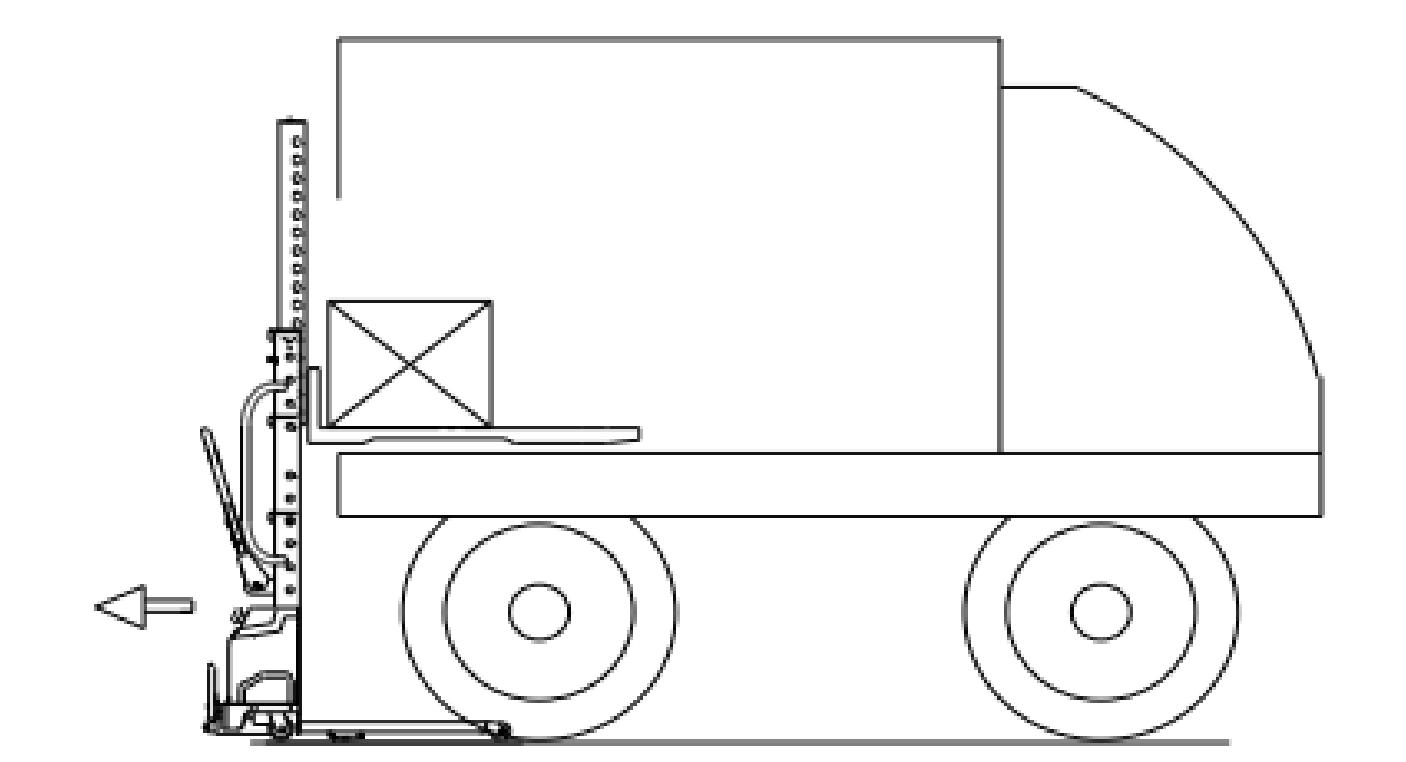

c. Mast absenken:

• Stützen Sie den Rahmen ab und ziehen Sie die Plattform des Staplers heraus, indem Sie sie von vorne nach hinten positionieren
• Drücken Sie die Hubtaste, um den Rahmen abzusenken



d. Türsitz in den Rücksitz schieben:

• Wenn der Rahmen mehr als 5 cm über dem Boden ist, lösen Sie die Bremse und schieben Sie die Plattform nach vorne



Laderaum verlassen und letzte Schritte:

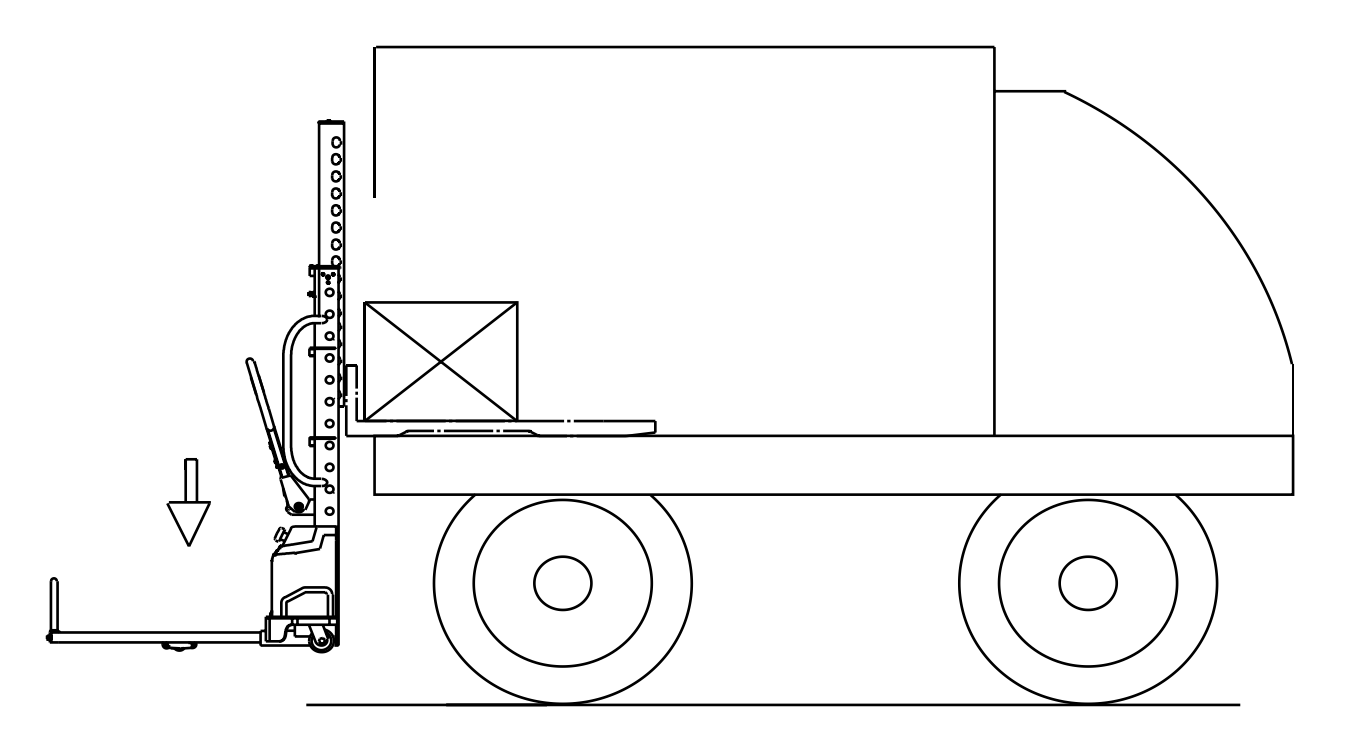

e. Laderaum verlassen:

• Drücken Sie die Hubtaste, um Mast und Türsitz auf den Boden abzusenken
• Heben Sie die Lastgabel leicht an
• Bewegen Sie den Gabelhubwagen, um das Lieferfahrzeug zu verlassen

Hinweis:

• Stellen Sie vor dem Bewegen des Staplers immer sicher, dass der Bereich frei von Hindernissen ist
• Befolgen Sie alle Sicherheitsrichtlinien aus dem Handbuch des Herstellers



Selbstlade-Hubwagen

Der SMITH hebt sich deutlich von einem herkömmlichen Stapler oder einer Ladebordwand ab und stellt einen bemerkenswerten Fortschritt bei Hebezeugen dar. Durch die Kombination der jeweiligen Vorteile beider Systeme liefert dieses innovative Gerät eine umfassende Lösung, die nicht nur erhebliche Kosteneinsparungen, sondern auch eine höhere Betriebseffizienz ermöglicht. Das integrierte Design macht zusätzliche Hebeausrüstung überflüssig, vereinfacht den Ladevorgang deutlich und beseitigt insbesondere die Notwendigkeit des doppelten Palettenhandlings. Der SMITH ist für seine benutzerfreundliche Bedienung bekannt, beschleunigt Abläufe und reduziert körperliche Belastung sowie Ermüdung des Personals, wodurch die Wahrscheinlichkeit arbeitsbedingter Verletzungen – insbesondere im Rückenbereich – deutlich sinkt.

Was den SMITH auszeichnet, ist seine besondere Fähigkeit als einziger semi-elektrischer Stapler/Lift-Loader, der sich selbstständig in Lieferfahrzeuge hinein und wieder heraus hebt. Dieses Alleinstellungsmerkmal macht die Abhängigkeit von Spezial-Lkw oder die Kosten für Fahrzeuge mit Ladebordwand überflüssig. Zusätzlich entfällt die Notwendigkeit, separate Palettenhubwagen zu transportieren.

Ausgelegt für die Kompatibilität mit Paletten mit offenem Boden, Kufen und Kisten ist der SMITH die optimale Wahl für den reibungslosen Transport unterschiedlichster schwerer Güter. Von Medizin- und Büroausstattung bis hin zu Haushaltsgeräten und UPS-Anlagen steht der SMITH für eine Kombination aus Komfort, Effizienz und Vielseitigkeit und definiert das Materialhandling in Unternehmen neu.
