AUTOBOX10 Kartonaufrichtmaschine, Bodenverklebung, 10–15 Kartons/min

AUTOBOX10 Kartonaufrichtmaschine automatisch

AUTOBOX10 ist eine Kartonaufrichtmaschine: Sie entnimmt einen flachen Karton aus dem Magazin, richtet ihn auf, faltet die Bodenklappen, verklebt den Boden und gibt den offenen Karton auf den Riemen aus: 10–15 Kartons pro Minute.

Geeignet für Kartons von 200 × 200 × 150 mm bis 500 × 400 × 350 mm (Länge × Breite × Höhe), mit Länge + Breite unter 900 mm und halber Breite + Höhe unter 550 mm.

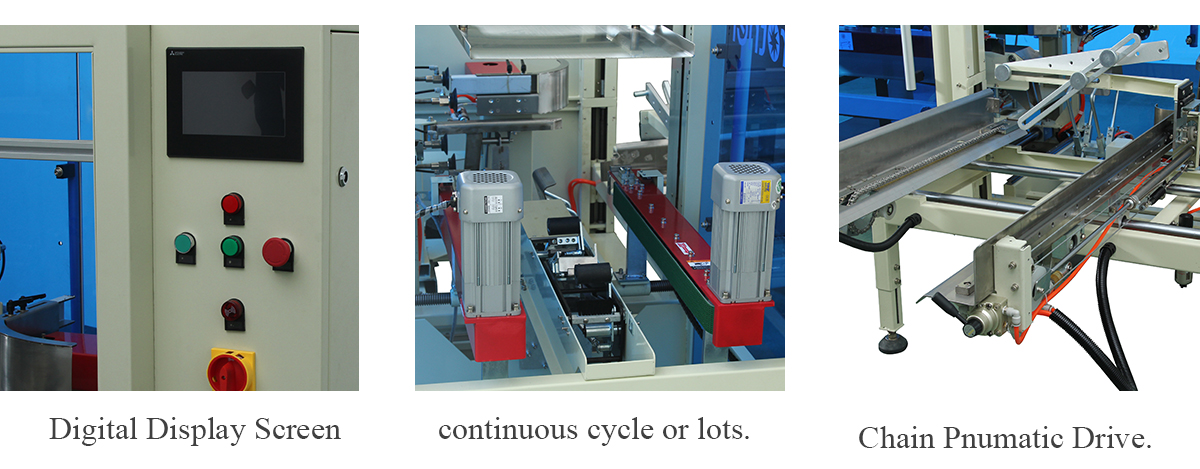

Der Zähler mit automatischem Stopp erlaubt es, die gewünschte Kartonanzahl vorzugeben, danach hält die Maschine selbstständig an. Für Einrichtung und Fehlersuche kann jeder Schritt im manuellen Schrittbetrieb einzeln am Touchscreen ausgeführt werden. Vor dem Start werden Servo-Referenzfahrt und Zylinder-Reset am Touchscreen ausgeführt, bis beide Referenzleuchten leuchten. Der Automatikbetrieb startet nur, wenn Servo und Zylinder in Grundstellung sind.

Die Maschine verarbeitet Faltkartons mit Standardschlitzen aus Wellpappe. Kartons mit ungewöhnlichen Klappenformen, sehr geringer Steifigkeit oder unregelmäßigen Ausschnitten sollten vorab getestet werden; sehr weiche oder rutschige Kartons können die Ansaugung und das Aufrichten beeinträchtigen. Die Druckluftversorgung muss stabil und sauber sein, denn Druckschwankungen können zu unvollständigem Aufrichten oder Verkleben führen. Vor Arbeiten an der Mechanik werden Strom abgeschaltet und Druckluft getrennt.

Der Boden wird mit 50 oder 60 mm Klebeband verschlossen (75 mm auf Anfrage). Die Breite des Kartons wird per Servo eingestellt; bis zu zehn Kartonbreiten sind speicherbar, sodass beim Wechsel nur die Nummer am Touchscreen gewählt und Führungen, Riemen und Saugnäpfe angepasst werden.

Die Maschine läuft mit 220 V, 50 Hz, einphasig, mit Eurostecker, und benötigt Druckluft mit ca. 0,5 MPa. Die offenen Kartons werden auf einer Tischhöhe von 650 mm ausgegeben.

Branchen und Anwendungen: AUTOBOX10 Kartonaufrichtmaschine

Die AUTOBOX10 wird in den Bereichen Lebensmittel und Getränke, Pharma, Elektronik, Konsumgüter und Agrarverpackungen eingesetzt. Sie eignet sich für Produktionslinien, in denen regelmäßig große Stückzahlen an Kartons aufgerichtet werden müssen. Typische Anwendungen sind das Verpacken von Flaschen oder Dosen, Elektronik in Kartons, verarbeiteten Lebensmitteln, Körperpflegeprodukten und regalfertigen Handelswaren. Die Maschine wird meist am Anfang einer Verpackungslinie platziert und führt geöffnete, unten verklebte Kartons direkt zu den Füll- oder Beladestationen.

Sie verarbeitet Faltkartons mit Standardschlitzen aus Wellpappe im angegebenen Größenbereich. Kartons mit ungewöhnlichen Klappenformen, sehr geringer Steifigkeit oder unregelmäßigen Ausschnitten sollten vorab getestet werden.

Technische Daten

AUTOBOX10 Kartonaufrichter im Video

▶

Was die Kartonaufrichtmaschine für Ihre Verpackungslinie leistet

• 10–15 Kartons pro Minute. Der Karton wird entnommen, aufgerichtet, gefaltet, verklebt und ausgegeben, ohne Bedienpersonal. Das Magazin muss nur mit flachen Kartons befüllt werden.
• Bodenverklebung im gleichen Durchlauf. Die vordere, hintere und die seitlichen Klappen werden nacheinander gefaltet und der Boden verklebt, sodass der Karton befüllbereit ist. Die Kartonaufrichter Maschine arbeitet automatisch.
• Zehn Kartonbreiten speicherbar. Die Breite wird für die am Touchscreen gewählte Kartonnummer per Servo eingestellt.
• Zähler mit automatischem Stopp. Geben Sie die gewünschte Kartonanzahl ein; die Maschine stoppt bei Erreichen dieser Zahl.
• Manueller Schrittbetrieb. Für Einrichtung und Fehlersuche kann jeder Schritt einzeln am Touchscreen ausgeführt werden.
• Einphasenanschluss. 220 V mit Eurostecker sowie Druckluftanschluss.

Bedienaufgaben und Integration in die Linie: AUTOBOX10 Kartonaufrichtmaschine

Die Hauptaufgaben der Bedienperson sind das Befüllen des Magazins mit flachen Kartons, die Auswahl der richtigen Kartonnummer am Touchscreen sowie die Überwachung von Klebeband- und Luftvorrat. Beim Formatwechsel werden Führungen, Bänder und Sauger entsprechend der gespeicherten Einstellungen an das neue Kartonformat angepasst. Die aufgerichteten Kartons verlassen die Maschine auf einer festen Tischhöhe, daher muss das nachfolgende Förderband darauf abgestimmt werden.

Kartonformat, Verklebung und Steuerung

• Automatisches Aufrichten und Bodenverklebung, 10–15 Kartons pro Minute
• Kartonlänge 200–500 mm, Breite 200–400 mm, Höhe 150–350 mm
• Grenzen: Länge + Breite unter 900 mm, halbe Breite + Höhe unter 550 mm
• Klebeband 50 oder 60 mm (75 mm auf Anfrage)
• Saugnäpfe entnehmen den flachen Karton aus dem Magazin
• Servo-Breitenverstellung, bis zu 10 Kartonbreiten speicherbar
• Touchscreen: Automatik, manueller Schrittbetrieb, Einzelkarton, Zähler
• Ausgabe auf Riemen, Tischhöhe 650 mm
• Druckluft ca. 0,5 MPa
• 220 V, 50 Hz, einphasig, Eurostecker

So bedienen Sie die AUTOBOX10 Kartonaufrichtmaschine

1. Strom und Druckluft anschließen und den Hauptdruckregler auf ca. 0,5 MPa einstellen.
2. Hauptschalter einschalten und am Touchscreen Servo-Referenzfahrt und Zylinder-Reset ausführen, bis beide Referenzleuchten leuchten.
3. Kartonnummer am Touchscreen wählen und Führungen, Riemen sowie Saugnäpfe auf das Kartonformat einstellen.
4. Magazin mit flachen Kartons befüllen und die gewünschte Kartonanzahl eingeben.
5. Automatik drücken: Die Maschine entnimmt, richtet auf, faltet, verklebt und gibt die Kartons aus, bis der Zähler erreicht ist.

Einstellungen und Wartung

• Kartonbreite. Für bis zu zehn Kartonnummern speicherbar; der Servo fährt auf die gewählte Breite.
• Führungen und Riemen. Die Magazinführungen, Riemenbreite, Andrückplatte und Saugnäpfe werden händisch auf das Kartonmaß eingestellt, in der im Handbuch angegebenen Reihenfolge.
• Druckluft. Der Hauptregler wird auf ca. 0,5 MPa eingestellt; bei zu wenig oder zu viel Luft wird der Karton nicht sauber aufgerichtet. Die Zylindergeschwindigkeitsventile sind nur für geschultes Personal.
• Vor dem Start. Automatikbetrieb startet nur, wenn Servo und Zylinder in Grundstellung sind.
• Sicherheit. Vor Arbeiten an der Mechanik Strom abschalten und Druckluft trennen.

Auswahl und Betrieb der AUTOBOX10: Was zu prüfen ist und typische Fehlerquellen

Vor der Auswahl der AUTOBOX10 prüfen Sie, ob alle in Ihrer Linie verwendeten Kartongrößen im angegebenen Bereich und innerhalb der Grenzwerte liegen. Kontrollieren Sie das Kartonmaterial auf Steifigkeit und Oberflächenbeschaffenheit, da sehr weiche oder rutschige Kartons die Ansaugung und das Aufrichten beeinträchtigen können. Stellen Sie sicher, dass die Druckluftversorgung stabil und sauber ist, da Druckschwankungen zu unvollständigem Aufrichten oder Verkleben führen können.

Häufige Fehler sind die Auswahl der falschen Kartonnummer, falsch eingestellte Führungen oder Bänder sowie ein zu geringer Klebebandvorrat. Dies kann zu Störungen, schlecht aufgerichteten Kartons oder fehlender Verklebung führen. Um Ausfallzeiten zu vermeiden, halten Sie sich an die Einstellreihenfolge im Handbuch und verändern Sie pneumatische Einstellungen nur, wenn Sie dafür geschult sind.

Für die Integration in eine bestehende Linie sollte ausreichend Platz für den Zugang zum Magazin und zu den Bedienelementen eingeplant werden. Planen Sie regelmäßige Reinigung und Kontrolle der beweglichen Teile ein.

Vor der Bestellung einer Kartonaufrichtmaschine

Der Preis ist auf dieser Seite angegeben. Einige Details entscheiden, ob die Maschine zu Ihrer Linie passt: Prüfen Sie diese vor der Bestellung oder senden Sie uns die Daten, wir gehen sie gerne mit Ihnen durch. Die Kartonaufrichtmaschine ist für viele Anwendungen geeignet.

• Kartonformate. Länge 200–500 mm, Breite 200–400 mm, Höhe 150–350 mm, innerhalb der oben genannten Grenzen.
• Klebeband. 50 oder 60 mm; 75 mm auf Anfrage.
• Anschlüsse. 220 V, 50 Hz, einphasig und Druckluft ca. 0,5 MPa.
• Platzbedarf. Die Maschine misst 2020 × 2080 × 1396 mm; die Kartons werden auf 650 mm ausgegeben.
• Lieferung. In einer Kiste mit 245 × 126 × 160 cm, 550 kg brutto; Maschinengewicht 530 kg.
