AS600F Bandschweißgerät, 0–15 m/min, Beutel 120–600 mm, Schweißnaht 13 mm

AS600F vertikales Bandschweißgerät

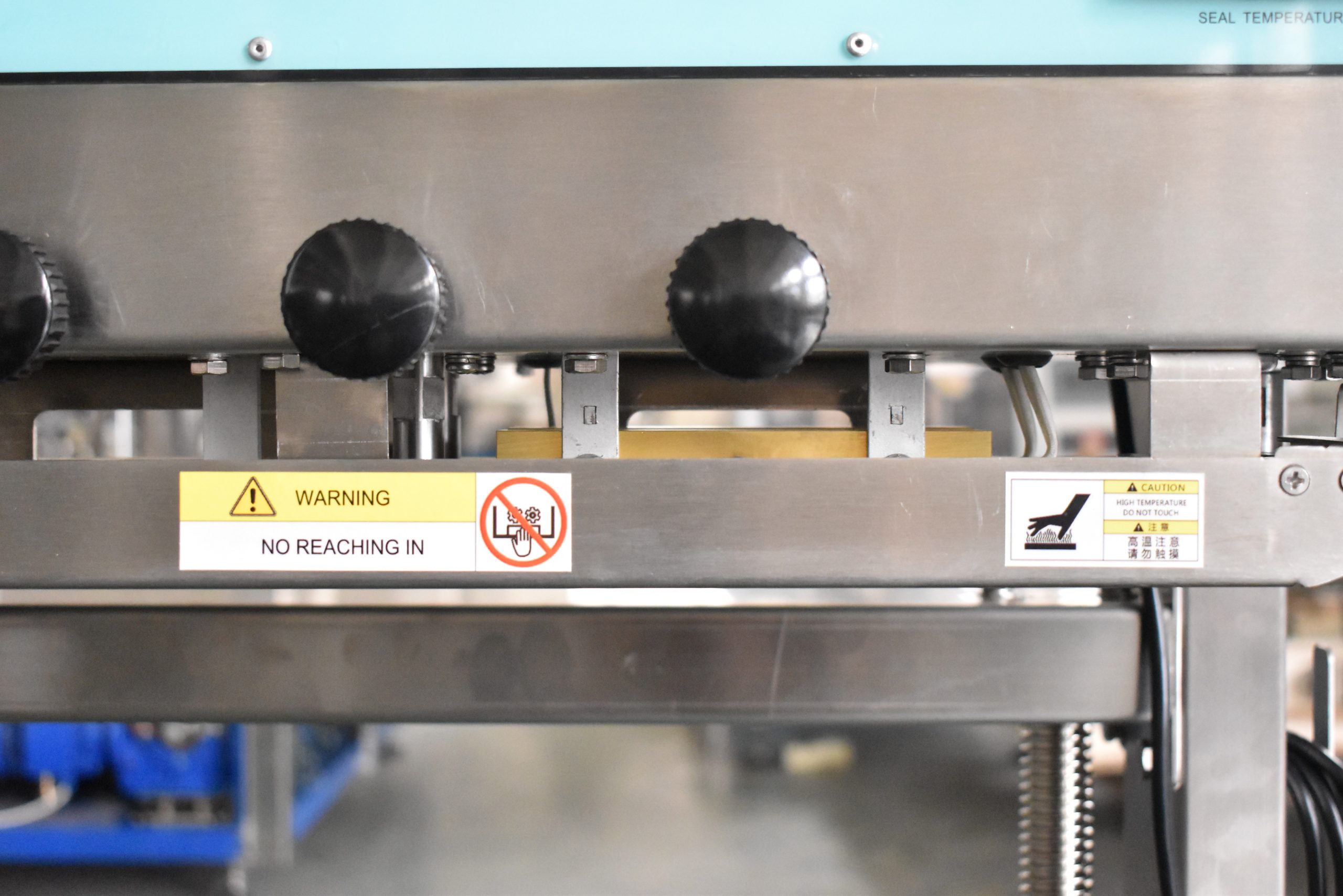

Das AS600F ist ein schweres vertikales Bandschweißgerät. Der Beutel steht auf dem eigenen Fördertisch, und die Bänder ziehen die Beutelöffnung durch einen Heizblock, ein Prägerad und einen Kühlblock, sodass die Schweißnaht geschlossen und abgekühlt ist, bevor der Beutel das Ende der Maschine erreicht.

Es ist für Beutel gebaut, die ein Tischschweißgerät nicht aufnehmen kann: Das Transportband trägt 20 kg insgesamt und 5 kg pro Beutel, die Schweißhöhe ist von 120 bis 600 mm einstellbar, sodass ein kleiner Beutel und ein 60 cm Sack auf derselben Maschine laufen.

Verarbeitet werden einschichtige Folien von 0,04 bis 0,20 mm Dicke. Die Temperatur wird langsam von niedrig auf hoch erhöht, bis die Schweißnaht hält; ein großer Sprung verbrennt Folie und Band. Langsamere Bänder geben mehr Wärme in die Schweißnaht, daher wird zuerst die Temperatur und dann die Geschwindigkeit eingestellt. Für Folien, die schneller abkühlen müssen, wird der Lüfter eingeschaltet, bei dünnen Beuteln kann er aus bleiben.

Die Umgebungstemperatur soll zwischen 5 und 30 °C liegen. Täglich werden Folienspuren vom Schweißband abgebürstet und der Fördertisch wird abgewischt, der Motor muss ohne ungewöhnliche Geräusche laufen. Schweißband und gezahntes Führungsband werden monatlich auf Schäden geprüft, die Motorkohlebürste wird jährlich getauscht. Ersatz-Schweißbänder und Motorkohlen werden bereitgehalten, um Ausfallzeiten zu vermeiden.

Die Schweißnaht ist 13 mm breit. Breit genug für einen vollen Sack, und das Prägerad prägt einen Streifen- oder Netzstruktur ein. Die Bänder laufen mit 0 bis 15 m/min, die Temperatur ist zwischen 0 und 300 °C einstellbar.

Die Maschine misst 1195 × 500 × 1245 mm, wiegt 190 kg und läuft mit 220 V / 50 Hz, Antriebsmotor 120 W, Heizung 400 W × 2. Am Bedienfeld sind Not-Aus, Lüfter- und separater Heizschalter.

Wo das AS600F Bandschweißgerät eingesetzt wird

Das AS600F Bandschweißgerät wird in der Lebensmittelverarbeitung, Landwirtschaft, Chemie-, Pharma- und Konsumgüterindustrie eingesetzt. Es eignet sich zum Verpacken von trockenen Lebensmitteln, Pulvern, Saatgut, Granulaten, medizinischen Produkten und Industrieteilen. Typische Anwender sind Produktionsbetriebe, Lohnverpacker und Distributionslager, die eine gleichbleibende Schweißnaht bei mittleren bis hohen Stückzahlen benötigen.

Das Gerät wird in Produktionslinien integriert, in denen Beutel befüllt und anschließend verschweißt werden. Es ist ideal für Anwendungen, bei denen Beutel aufrecht stehen und rasch verschweißt werden müssen, etwa beim Verpacken von Reis, Mehl, Dünger, Tierfutter, Harzen oder Eisenwaren in Beuteln bis 5 kg.

Technische Daten

AS600F Bandschweißgerät im Video

▶

Was dieses Gerät kann, was ein Tischschweißgerät nicht kann

• Schwere Beutel. 20 kg auf dem Tisch und 5 kg pro Beutel: Säcke mit Granulat, Pulver oder Teilen, die ein Tischgerät nicht halten kann.

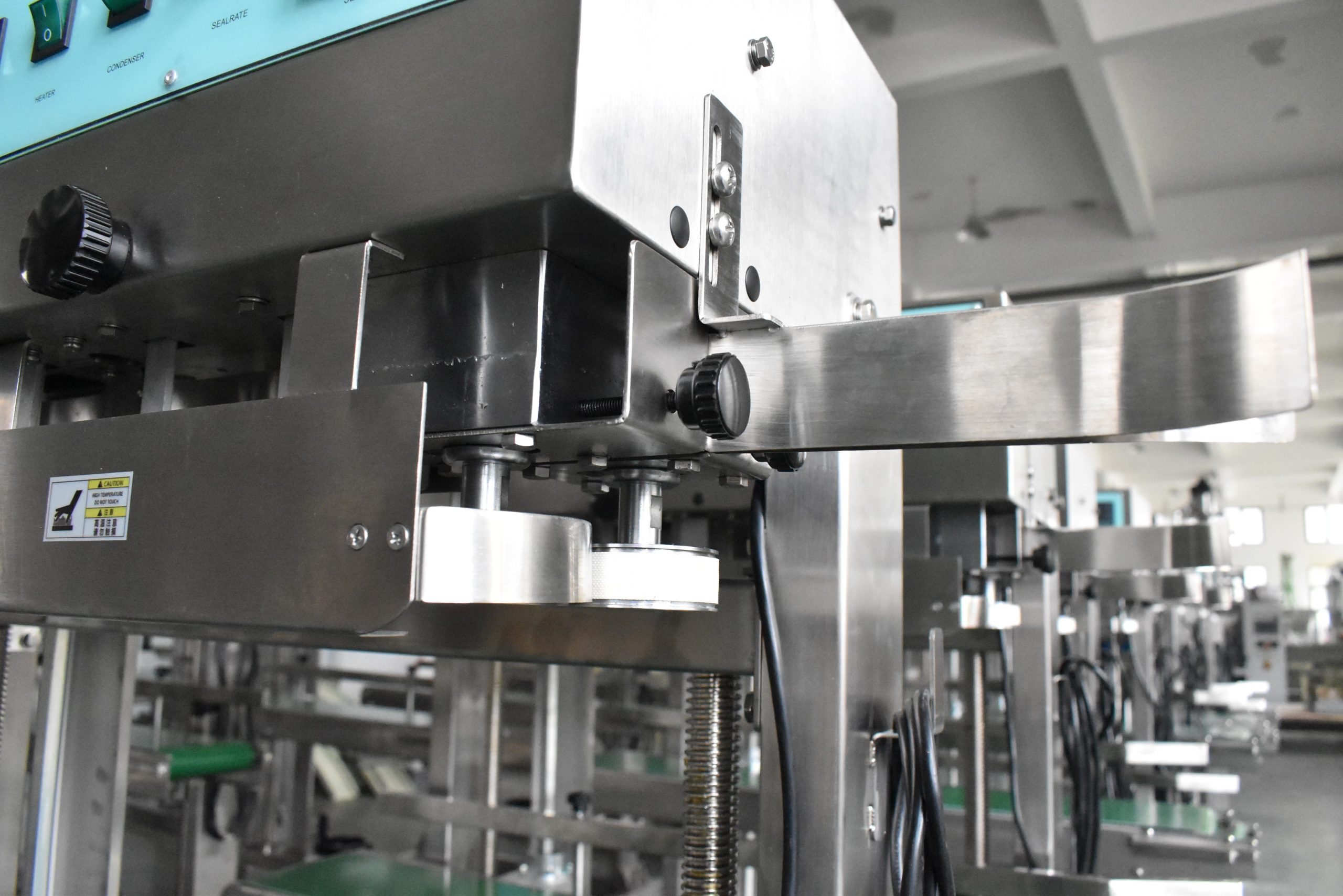

• Beutel von 120 bis 600 mm. Die Schweißhöhe wird mit dem Handrad eingestellt, sodass derselbe Apparat einen kleinen Beutel und einen 60 cm Sack verschließt.
• Eine 13 mm Schweißnaht. Breit und geprägt, damit die Naht auch beim Anheben eines vollen Sacks hält.
• Die Naht wird abgekühlt. Nach dem Heizblock läuft der Beutel durch einen Kühlblock, sodass die Schweißnaht fest ist, wenn der Beutel die Maschine verlässt, nicht erst Minuten später.
• Dauerbetrieb. Die Bänder laufen mit 0 bis 15 m/min, ein Beutel folgt dem nächsten ohne Unterbrechung.
• Für den Verpackungsraum gebaut. Not-Aus, getrennte Heizungs- und Lüfterschalter, 0–300 °C Regler, Umgebung 5 bis 30 °C.

Bedienung und Ablauf mit dem AS600F Bandschweißgerät

Die Bedienperson stellt die gefüllten Beutel aufrecht auf das Förderband und achtet darauf, dass die Öffnung gerade und frei von Produktresten ist. Das Förderband führt den Beutel ohne manuelle Unterstützung durch den Schweißvorgang. Die Bedienperson kontrolliert die Schweißnaht, die Ausrichtung des Förderbands und die Position des Beutels. Für optimale Ergebnisse werden Schweißtemperatur und Geschwindigkeit passend zum Foliematerial und zur Folienstärke eingestellt.

Ausstattung

• Schweres vertikales Durchlaufschweißgerät, Modell FRL600A
• Schweißnahtbreite 13 mm, geprägt
• Schweißgeschwindigkeit 0–15 m/min, einstellbar
• Temperatur 0–300 °C, einstellbar
• Förderbandlast 20 kg, 5 kg pro Beutel
• Beutelschweißhöhe einstellbar 120–600 mm
• Einschichtfolie 0,04–0,20 mm
• Anschluss AC 220 V / 50 Hz, Motor 120 W, Heizung 400 W × 2
• Not-Aus, Hauptschalter, Heizungs- und Lüfterschalter
• Maschine 1195 × 500 × 1245 mm, 190 kg
• Umgebung 5–30 °C
• 12 Monate Gewährleistung

So wird ein Beutel verschweißt

1. Gerät einschalten, Heizung aktivieren und die Schweißtemperatur für Ihre Folie einstellen.
2. Höhe des Fördertisches mit dem Handrad einstellen, damit die Schweißnaht 10 bis 20 mm vom Rand des Beutels sitzt.
3. Bandgeschwindigkeit mit dem Drehknopf einstellen; langsamere Bänder geben mehr Wärme in die Schweißnaht.
4. Den gefüllten Beutel aufrecht mit der Öffnung zwischen die beiden Schweißbänder führen.
5. Der Beutel läuft durch Heizblock, Prägerad, Kühlblock und Prägerad und kommt verschweißt heraus.

Einstellungen und Wartung

• Temperatur. Langsam von niedrig auf hoch erhöhen, bis die Schweißnaht hält. Ein großer Sprung verbrennt Folie und Band.
• Geschwindigkeit. 0 bis 15 m/min. Zuerst Temperatur, dann Geschwindigkeit einstellen.
• Tischhöhe. Mit dem Handrad einstellen, damit die Schweißnaht 10 bis 20 mm vom Rand entfernt sitzt. Förderband beim Einstellen gespannt halten.
• Lüfter. Für Folien, die schneller abkühlen müssen, Lüfter einschalten; bei dünnen Beuteln kann er aus bleiben.
• Täglich. Folienspuren täglich vom Schweißband abbürsten und den Fördertisch abwischen. Der Motor muss ohne ungewöhnliche Geräusche laufen.
• Monatlich und jährlich. Schweißband und gezahntes Führungsband monatlich auf Schäden prüfen; Motorkohlebürste jährlich tauschen.

Auswahl und Vorbereitung für das AS600F Bandschweißgerät

Vor der Auswahl des AS600F prüfen Sie Beuteltyp, Foliematerial und Produktionsablauf. Das Gerät eignet sich für PE-, PP- oder Verbundfolien im angegebenen Stärkebereich. Die Beutel müssen aufrecht stehen und innerhalb der Höhen- und Gewichtsgrenzen liegen. Bei wechselnden Beutelgrößen wird die Förderbandhöhe mit dem Handrad eingestellt.

Häufige Fehler sind eine falsche Temperatur für die Folie, ein zu hoch oder zu niedrig eingestelltes Förderband oder eine Überlastung des Förderbands. Um Ausfallzeiten zu vermeiden, halten Sie Ersatz-Schweißbänder und Motorkohlen bereit und schulen Sie das Personal, um Verschleiß oder Fehlstellungen rechtzeitig zu erkennen.

Vor der Bestellung

Der Preis steht auf dieser Seite. Ein Bandschweißgerät wird nach Beutel und Takt gekauft, prüfen Sie daher vor der Bestellung:

• Beutelgewicht. 5 kg pro Beutel und 20 kg auf dem Tisch. Für leichte Beutel bis 3 kg ist das FS150 kleiner und günstiger.
• Beutelhöhe. 120 bis 600 mm, einstellbar mit Handrad.
• Folie. 0,04 bis 0,20 mm, einschichtig, PE, PP oder Mehrschichtfolie.
• Druck. Dieses Modell verschweißt und prägt. Für ein aufgedrucktes Datum oder eine Chargennummer hat das F150PM einen Inkjet-Drucker.
• Platz und Boden. 1195 × 500 × 1245 mm und 190 kg, plus Platz zum Zuführen und Abnehmen der Beutel.
• Anschluss. AC 220 V / 50 Hz aus einer geerdeten Steckdose; Umgebung 5 bis 30 °C.
